同步傳動機廣泛用于機床、紡織、印刷、食品包裝、電線電纜、儀器儀表、石油化工、煙草、通訊等各行業的新型機械帶傳動中。 由一條內周表面設有等間距齒的環形皮帶和具有相應齒的帶輪所組成，運行時，帶齒與帶輪的齒槽相嚙合傳遞運動和動力，它是綜合了皮帶傳動、鏈傳動齒輪傳動各自優點的新型帶傳動。傳動準確，工作時無滑動，具有恒定的傳動比；傳動平穩，具有緩沖、減振能力，噪聲低；傳動效率高，可達0.98，節能效果明顯；維護保養方便，不需潤滑，維護費用低。

施工方案

設計方案

控制系統配置

本段控制是年產3000萬平米軸承板機組全廠電控裝置的組成部分，控制配料及成型系統。主機由一套SLC-5/05主機架及一套擴展機架構成。主機與安邦信變頻器之間，同步系統通過PROFIBUS網通訊，以保證同步精度；主機與其它原料粉料和紙漿、水等的變頻器之間通過模擬量4~20mA給定。

瓦房店冶金軸承集團是國家冶金工業總公司軸承定點生產企業，是中國石油物資裝備（集團）總公司的石油機械軸承一級供應網絡成員單位。公司生產（0.2.3.4.6.7.8.9）八大類型、多個系列和公差等級，近百種結構的外徑尺寸為100mm～2000mm的3000多個規格的滾動軸承，還生產各種大型、特大型非標準軸承和特殊結構軸承及自潤滑關節軸承。

安邦信變頻器簡介

安邦信變頻器的選擇及實施方案

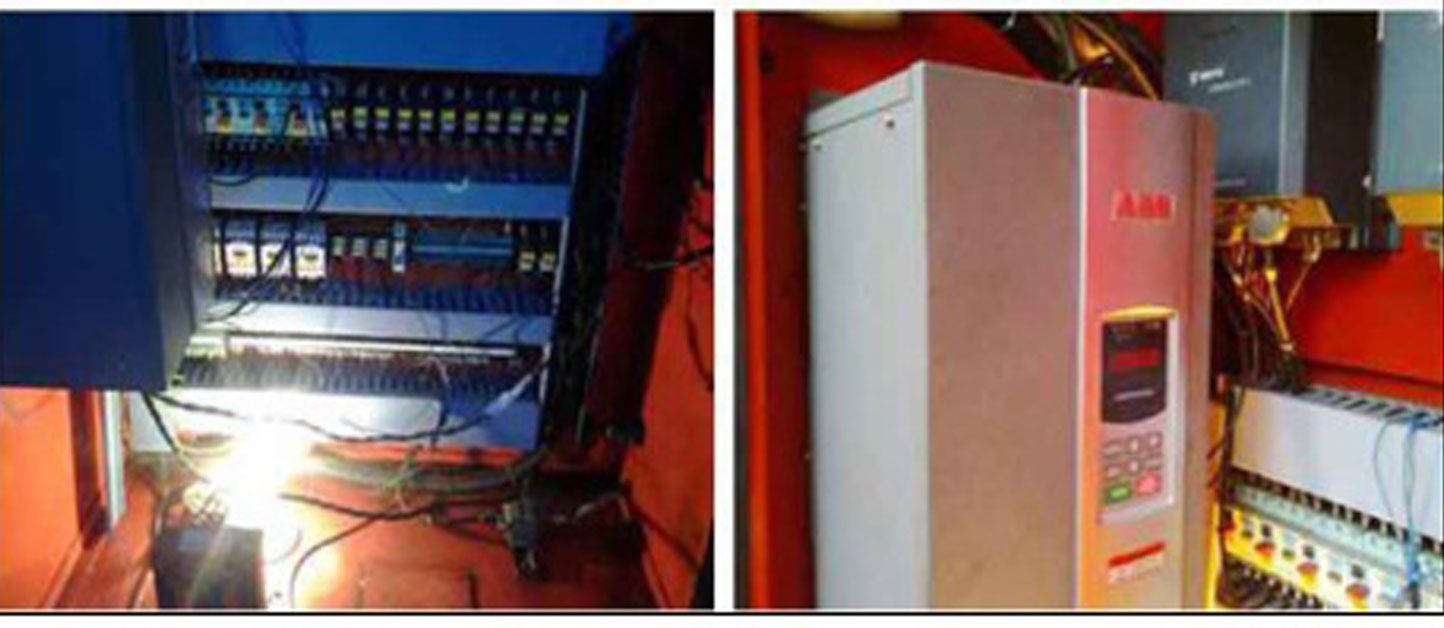

安邦信變頻器和電機的連線，應該遵守國家和國際上的規定。本工程中，遠點的電機離本系統控制中心卻有350米左右，遠遠不能滿足要求。所以決定把傳動電機的變頻器放置在電機旁邊，在每臺變頻器B口裝上一塊CM-PDP通訊卡，通過PROFIBUS-DP現場總線與PLC交換數據，節省了動力電纜投資。使用安邦信變頻器改造后，傳輸數據，有更快的速度和更高的精確度，同時變頻器還可以傳輸更多的內部數據給PLC系統。

施工對比

進行變頻改造前后，系統優化效果明顯，主要表現在：

1、節能效果明顯；

2、實現了軟啟動，電機啟動電流大幅下降，避免了電機啟動時對電網的沖擊；

3、設備運行有更快的速度和更高的精確度；

4、實現了全自動控制，提高了電氣自動化水平，運行安全可靠。

綜合結論

使用安邦信變頻器的優勢說明

1、V/F控制

無速度傳感器式控制，包含了三相電機變速控制的許多標準應用。電機速度由額定電壓和頻率決定的V/f特性設置的。

2、智能PID控制

無速度傳感器式控制，智能PI控制器，通過軟件功能擴展了無速度傳感器控制的應用，給定值百分比和實際值百分比的PI控制，大大方便了用戶的具體需要。壓力、流量、液面控制和速度模擬量反饋都得到了相關的應用。
