空調系統改造

一、物流倉庫空調水系統現狀

廣州醫藥有限公司成立于1951年，是廣藥集團控股子公司--廣州藥業股份有限公司（"廣州藥業"）屬下子公司，是華南地區較大的醫藥流通企業，改造項目位于廣州市白云區增槎路的物流倉庫。

該空調系統確保黃金圍醫藥倉庫內溫度維持在20℃以內，對于倉庫內價值連城的藥品起到至關重要的作用。

該空調系統有水泵6臺（冷卻水泵30KW為兩用一備、冷凍水泵30KW為兩用一備），及冷卻塔風機2臺（功率4KW），在每一樓層配置1-3臺11KW風機（共計24臺）進行送風，目前均以工頻方式運行。

水泵及風機采用直接工頻的方式運行，存在啟動電流大、機械沖擊大、電氣特性保護差等缺點，時常出現水泵燒壞、電機燒毀、管路連接處漏水的現象，不但浪費了能源而且加快了設備損耗，維護費用高。

二、用戶改造要求

1、增加DDC系統，可通過系統設定恒定溫度，根據設定溫度自動控制各冷卻水泵、冷凍水泵、冷卻塔風機、風機的啟停，及各管道電動蝶閥的通斷；

2、冷卻水泵、冷凍水泵、冷卻塔風機、風機的啟停，及各管道電動蝶閥的通斷，也可單獨切換到手動運行，保障系統的運行；

3、降低運行人員勞動量，不用到每個配電箱手動啟停；

4、操作簡單，運行可靠，維護方便，費用合理；

5、實現節能；

6、當變頻器出現故障時，可通過柜門上轉換開關切換到工頻運行模式，極大保障系統的穩定運行；

三、控制方案，見圖1、2、3、4.

四、改造效果

1、現場改造施工量小，只需要更換已損壞的管道及電動蝶閥；

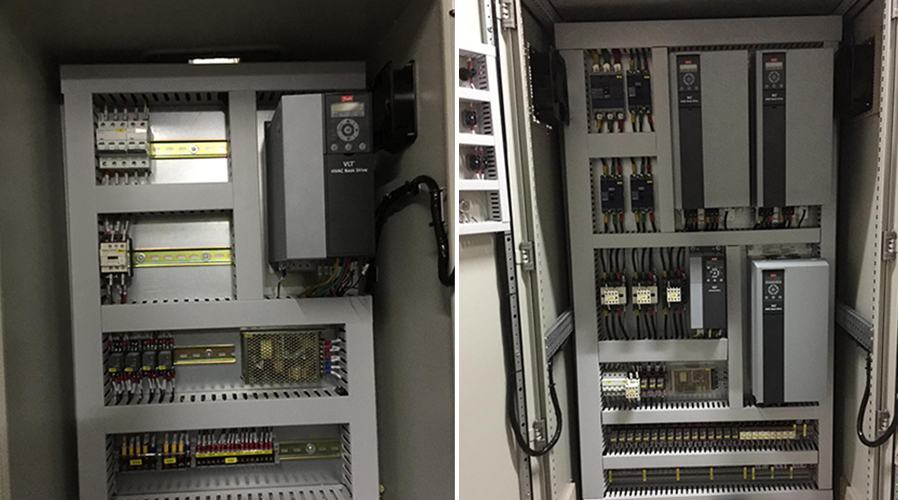

2、配電箱安裝在舊配電箱附近，僅需要從舊配電線重新布線至新配電箱10米以內的距離即可；

3、操作維護方便，操作人員只需操作柜門的選擇開關、按鈕、電位計就能實現手動運行模式，通過DDC只需要在PC上設定恒定溫度及選擇啟動即可實現系統的全自動運行，方便靈活的手自動運行模式切換；

4、保護功能齊全，丹佛斯變頻器能對電機提供多重保護，如過流、缺相、短路、接地等等；采用變頻控制后，系統的機械沖擊消失，水錘現象也沒有了；

5、系統運行可靠，當變頻器出現故障后，可通過柜門轉換開關切換到工頻運行模式，保障系統不間斷可靠運行；

6、節能，丹佛斯變頻器內置的PID功能，可根據水壓自動調整輸出頻率，可實現節能；

設備在2017年5月底正式交接給客戶，系統穩定運行，節能效果明顯。
